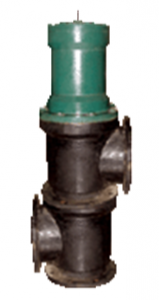

ZHZ141H-16系列  ZHZ141H-25系列

专利号：ZL98 2 28118.8

用途

本阀适用于工业管路、自来水各级泵站的加压给水系统中，作启闭设备用。使用本阀时，可以取消机组常设的电动阀、止回阀、水锤消除器等设备；具有一阀三用，达到节能、节资、简化控制的作用。

结构及特点

本阀主要由阀体、闸板、缸座、阀杆以及传动压力缸组成。该阀具有操作简单省力、启闭灵活、密封可靠、无噪音等特点，是实现自动控制、集中控制和远程控制的理想设备。

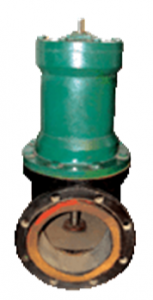

用途

本系列产品为目前国内各自来水厂广泛选用的排泥阀之一。

安装于各类水池的外池墙底部，用作排除池底泥沙及污物。若配上各类换向装置可轻便、快速启闭阀门，本产品采用衬胶阀板，密封效果好，无泄露，阀门经久耐用，使用寿命长。可用二位五通电磁换向阀手动二位五通换向阀或二位五通电磁换向阀可实现远程操作和集中控制，工作可靠性高、采用双室隔膜传动机构，阀门开启迅速。驱动介质可采用自来水或压缩空气，阀门开、闭控制灵敏可靠。是现代化设备原件之一。

结构组成

阀门开启：（二位五通控制方式）

打开膜片下腔的电磁阀或球阀，压力水介质进入膜片式快开排泥阀的膜片室下腔，下腔室的压力水将膜片压板推动带动阀杆，阀瓣向上开启阀门。

换向阀给主阀下室进水，膜片上室排空时开阀。

阀门关闭：

关闭下腔的电磁阀或球阀，压力水介质通过节流阀排外，阀芯在回位弹簧和阀芯自重作用下关闭。

换向阀给主阀上室进水，膜片下室排空时开阀。

用途

本系列产品为截止式二位五通手动换向阀。是给排水行业各类液（气）动阀门启闭执行阀。

工作原理

P孔为压力介质进孔，G1，G2为压力介质流出孔。Z1，Z2为废液排出孔。

1. 当手柄为垂直方向时，P对G1，G2对Z2为通路，其于为断路。
2. 若手柄向左或右旋转90度，此时P对G2，G1对Z1为通路，其于为断路。

将该阀与各类液（气）动阀门的压力缸用管路连接起来并给P孔进压力水。当手柄为如上述（1）状况时，压力缸活塞下行，缸内下端液体经G2-Z1排出，阀门关闭。如上述（2）状况，压力缸活塞上行，缸内上端液体经G1-Z1排出，阀门开启。
